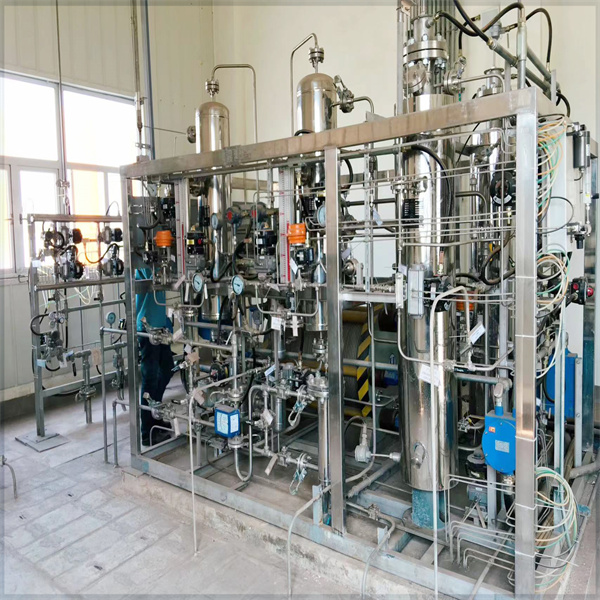

氢气纯化设备
工作压力：≤5.0Mpa
氢气纯度：≥99.9999％
露点：≤-76℃
纯氢含氧量：≤1.0ppm
氢气纯化设备主要用于氢气提纯、氢气净化进而获得高纯氢气或者超高纯氢气。我公司氢气纯化设备主要分为高纯氢气纯化设备和超高纯氢气纯化设备，用户可根据氢气品质进行选择。
高纯氢气纯化设备
原料气可以是水电解氢气，氯碱副产氢气，瓶装氢气等，针对原料氢气的成分不同，可定制多种净化方案。提纯过程有催化脱氧、冷却冷凝、甲烷吸附、高温脱氮、专用脱氯、吸附脱水等工艺，保证客户的不同需求。
技术特点
采用催化剂脱氧，效果可达含氧量≤1ppm。
采用新高效型脱氯剂，效果可达含氯量≤0.1ppm。
采用新型脱氮技术，可以使产品气含氮量≤5ppm。
采用优质分子筛，产品氢气含湿量≤-70℃露点。
采用高效烧结过滤器，除尘后分子粒度≤0.1μm。
纯化工作气体压力范围0.2-5.0MPa，并能适用于气体压力波动。
原料气采用先进工作流程，可以使氢损耗为零。
撬装设备，安装方便，结构紧凑，维修简单。
PLC+触摸屏（或工控机）全自动无人值守运行。
|
MGH 1-10000型高纯氢气纯化设备 |
|||||||||||
|
规格型号 |
MGH10 |
MGH60 |
MGH150 |
MGH250 |
MGH500 |
MGH1000 |
MGH2000 |
MGH4000 |
MGH6000 |
MGH10000 |
|
|
处理量Nm3/h |
1-10 |
15-60 |
80-150 |
160-250 |
300-500 |
600-1000 |
1500-2000 |
2500-4000 |
4500-6000 |
7000-10000 |
|
|
工作压力MPa |
0.2-5.0 |
0.2-5.0 |
0.2-5.0 |
0.2-5.0 |
0.2-5.0 |
0.2-5.0 |
0.2-5.0 |
0.2-5.0 |
0.2-5.0 |
0.2-5.0 |
|
|
去除杂质 |
除氧 |
ü |
ü |
ü |
ü |
ü |
ü |
ü |
ü |
ü |
ü |
|
除氯 |
ü |
ü |
ü |
ü |
ü |
ü |
ü |
ü |
ü |
ü |
|
|
除二氧化碳 |
ü |
ü |
ü |
ü |
ü |
ü |
ü |
ü |
ü |
ü |
|
|
除氮 |
ü |
ü |
ü |
|
|
|
|
|
|||
|
除水 |
ü |
ü |
ü |
ü |
ü |
ü |
ü |
ü |
ü |
ü |
|
|
产品气 |
含湿量-露点(℃) |
≤-70 |
≤-70 |
≤-70 |
≤-70 |
≤-70 |
≤-70 |
≤-70 |
≤-70 |
≤-70 |
≤-70 |
|
含氧量(ppm) |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
|
|
控制方式 |
PLC全自动 |
PLC全自动 |
PLC全自动 |
PLC全自动 |
PLC全自动 |
PLC全自动 |
PLC全自动 |
PLC全自动 |
PLC全自动 |
PLC全自动 |
|
|
外型尺寸 |
1.5×1.2×2 |
2.2×1.5×2 |
2.5×1.8×2.5 |
3.4×1.8×3 |
3.6×2×3 |
4.5×2.2×3.3 |
6×2.4×3.6 |
8×3×4 |
10×3×4 |
15×3×4 |
|
|
装置重量(t) |
1.0 |
2.0 |
3.0 |
5.0 |
6.0 |
8.0 |
10 |
12 |
15 |
20 |
|
|
可以根据客户要求定制 |
|||||||||||
超高纯氢气纯化装置：
原料气经过预处理达到99.999%纯度的气体，经过钯管或者金属化学吸附反应等，使得氢气的纯度达到99.9999%以上。
技术特点
采用新技术脱氧，效果可达含氧量≤0.2ppm。
采用新型脱氮技术，可以使产品气含氮量≤0.4ppm。
采用新技术脱水，产品氢气含湿量≤-76℃露点。
采用高效烧结过滤器，除尘后分子粒度≤0.1μm。
纯化工作气体压力范围0.2-5.0MPa，并能适用于气体压力波动。
撬装设备，安装方便，结构紧凑，维修简单。
PLC+触摸屏（或工控机）全自动无人值守运行。
|
MCH 1-200型超高纯氢气纯化设备 |
||||||||
|
规格型号 |
MCH10 |
MCH20 |
MCH40 |
MCH60 |
MCH80 |
MCH100 |
MCH200 |
|
|
处理量Nm3/h |
1-10 |
15-20 |
25-40 |
45-60 |
65-80 |
85-100 |
120-200 |
|
|
工作压力MPa |
0.2-3.0 |
0.2-3.0 |
0.2-3.0 |
0.2-3.0 |
0.2-3.0 |
0.2-3.0 |
0.2-3.0 |
|
|
去除杂质 |
除氧 |
ü |
ü |
ü |
ü |
ü |
ü |
ü |
|
除一氧化碳 |
ü |
ü |
ü |
ü |
ü |
ü |
ü |
|
|
除二氧化碳 |
ü |
ü |
ü |
ü |
ü |
ü |
ü |
|
|
除氮 |
ü |
ü |
ü |
ü |
ü |
ü |
ü |
|
|
除水 |
ü |
ü |
ü |
ü |
ü |
ü |
ü |
|
|
产品气 |
含湿量-露点(℃) |
≤-76 |
≤-76 |
≤-76 |
≤-76 |
≤-76 |
≤-76 |
≤-76 |
|
含氧量(ppm) |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
|
|
含氮量 (ppm) |
≤0.4 |
≤0.4 |
≤0.4 |
≤0.4 |
≤0.4 |
≤0.4 |
≤0.4 |
|
|
控制方式 |
PLC全自动 |
PLC全自动 |
PLC全自动 |
PLC全自动 |
PLC全自动 |
PLC全自动 |
PLC全自动 |
|
|
外型尺寸 |
1×1×1.8 |
1.2×1.2×1.8 |
1.5×1.2×1.8 |
2×1.5×1.8 |
2×2×1.8 |
2.2×2×1.8 |
2.8×2×2.5 |
|
|
装置重量(t) |
0.5 |
0.6 |
0.8 |
1.0 |
1.2 |
1.5 |
2.0 |
|
|
可以根据客户要求定制 |
||||||||
